阿科玛助力联合国可持续发展目标(SDG9):“建设有风险抵御能力的基础设施、促进包容的可持续工业,并推动创新”。

我们与基础研究实验室、创业企业及半导体制造商精诚合作,积累了丰富的高附加值聚合物专业知识,成为高科技市场先锋。

纳米光刻:微型可印刷电路

当前采用基于硅的光刻法来制造印刷电路的微电子技术已经“江郎才尽”,无法在小于40纳米的分辨率下有所作为。



在法国,阿科玛与Grenoble CEA-Leti 研究院及Bordeaux LCPO有机聚合物化学实验室合作开发电子纳米元件。“定向自组装”(DSA)光刻工艺依靠特定共聚物实现纳米级自组装。该工艺形成的几何图案——纳米电路——具有极高的分辨率(5至10纳米)并可精确定制。

纳米光刻使低耗能、高性能电路的设计成为可能,进而不断推进芯片微型化,满足作为半导体行业指导准则40余年的“摩尔定律”:每隔18个月,处理器性能提升一倍。

在该技术成功通过实验室测试以后,阿科玛与Intel、STMicroelectronics和Brewer Science等多家半导体领导企业共同参与了欧盟主导的两个项目:Placyd和CoLiSA。其目标是建立试点生产线并寻求商业化量产。

打造更优质设备

电子行业以快速更新换代的解决方案和飞速增长为特征。

阿科玛以一系列技术聚合物为智能手机和平板电脑市场提供寿命更持久、制造成本更低的解决方案。

阿科玛研发的PVDF Kynar® 用于智能手机和平板电脑,可整合多种电极元件,优化性能和耐久性。

Rilsan Clear® 聚酰胺 用于坚固、轻质、精细的智能手机结构,打造更可靠耐用的设备。

交互设备革命

阿科玛正在开发Piezotech® 电活性或压电性含氟聚合物。换句话说,这类材料能够在电场刺激下改变形状或者在机械压力下产生电流。

这类材料为互动和互联对象提供了平台。比如,医药行业用体温、血压或手术导板传感器可以放置在一毫米以内;交通运输行业用传感器可以回收机械能并将之转化为电能。

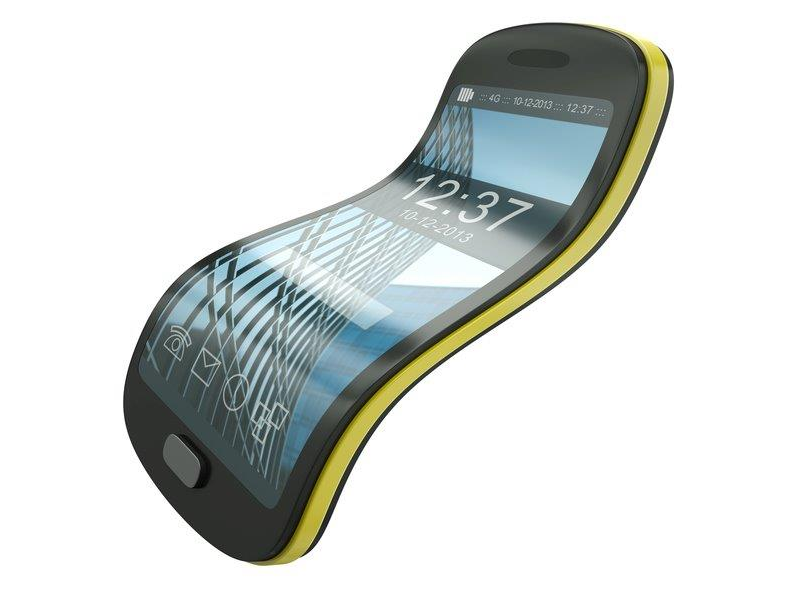

电活性聚合物膜还可用于超敏感触觉学界面,向用户传递极为逼真的感觉。比如,敲击按键时伴随振动感的如纸张般轻薄的柔性键盘、互动式汽车仪表盘、柔性智能手机。

阿科玛正在与美国新锐企业Novasentis合作开发微型触觉学界面,必将为电子行业带来重大革新。





可印刷电子原件:(几乎)兼容所有基材的印刷电路

Piezotech® 研制出压电聚合物油墨,使印刷电路能够兼容包括织物、纸、软塑料在内的几乎所有基材。与硅电路元件相比,使用这种导电油墨印刷的元件结构更简单、成本更低。许多日常物品,诸如智能标签、衣物、互联包装和医疗监控设备均可使用该油墨印刷,并可用作传感器(如温度、冲击、湿度等等)和实时信息中继器。



氟化材料PIEZOTECH®

前沿的合作伙伴

阿科玛与包括日本山形大学柔性有机电子元器件实验室和波尔多大学ELORPrintTec实验室在内的众多实验室开展合作。



在“化学年”的背景之下,CNRS通信部数字单元一直致力于开发柔性印刷电子元器件平台。波多尔大学实验室主任Georges Hadziioannou教授解释说,波多尔大学纪录片中特别指出,该实验室“搭建了学术界与工业之间的桥梁”。
